Вы можете «перепрограммировать» радиоприёмник или передатчик, адаптируя его под любые задачи — от анализа сигналов сотовой сети до создания базовых станций или тестирования радаров. Именно это стало возможным благодаря технологии программно‑определяемого радио (SDR) и устройствам ettus usrp.

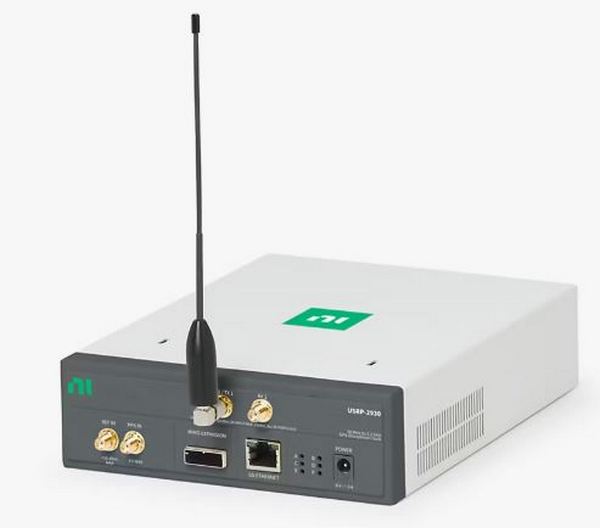

Что такое USRP?
USRP (Universal Software Radio Peripheral) — это линейка программно‑определяемых радиостанций, которые позволяют пользователям передавать и принимать различные сигналы на разных частотах и настройках через общую аппаратную платформу. Ключевая идея — перенести большую часть обработки сигналов на уровень программного обеспечения, работающего на обычном компьютере, а аппаратная часть отвечает за приём, передачу и преобразование сигналов в цифровую форму.
Такие устройства используются в научных исследованиях, образовании, промышленности и даже в оборонной сфере. Они позволяют быстро прототипировать новые алгоритмы беспроводной связи, тестировать MIMO‑системы (Multiple Input Multiple Output), анализировать спектр и решать множество других задач.
Почему USRP так гибко?
Гибкость USRP обусловлена несколькими ключевыми особенностями:
- Модульная конструкция. В основе любой модели USRP — материнская плата с FPGA (программируемой логической интегральной схемой), АЦП/ЦАП (аналого‑цифровыми и цифро‑аналоговыми преобразователями) и сменные дочерние платы, которые определяют рабочий частотный диапазон и полосу пропускания. Это позволяет адаптировать устройство под конкретные задачи.
- Открытая архитектура. Большая часть кодовой базы UHD (драйвера для USRP) имеет открытый исходный код. Это даёт возможность исследователям и разработчикам реализовывать сложные схемы обработки сигналов в реальном времени.
- Поддержка популярных сред разработки. USRP совместим с GNU Radio, LabVIEW, MATLAB, Simulink и другими инструментами, что упрощает переход от моделирования к работе с реальным эфиром.
Основные категории USRP
Ettus Research предлагает несколько серий устройств:
- Bus (B). Подключается к главному компьютеру через USB‑соединение.
- Network (N). Использует Ethernet для связи с компьютером.
- High Performance (X). Может подключаться через Ethernet или PCIe.
- Embedded (E). Предназначена для автономной работы без главного компьютера.
Где применяется USRP?
Области применения USRP разнообразны:
- Исследования и образование. В университетах и лабораториях USRP используют для прототипирования новых алгоритмов связи, изучения распространения радиоволн, создания экспериментальных стендов.
- Промышленность. Устройства применяют при разработке и тестировании оборудования для IoT, радаров малой дальности, систем пассивной радиолокации и ретрансляторов.
- Спутниковая связь. USRP может использоваться для приёма телеметрии с низкоорбитальных аппаратов.
- Оборонная сфера. Устройства применяют для анализа сигналов противника или создания помехозащищённых каналов.
- Мониторинг спектра. USRP помогает выявлять несанкционированные передачи и контролировать использование радиочастотного диапазона.
Пример модели: USRP B210
USRP B210 — двухканальный приёмопередатчик с поддержкой полнодуплексного режима работы в диапазоне от 70 МГц до 6 ГГц. Некоторые особенности:
- высокоскоростной интерфейс USB 3.0 SuperSpeed с пропускной способностью до 61,44 МС/с на канал;
- встроенный FPGA Xilinx Spartan 6 для пользовательской обработки сигналов в реальном времени;
- синхронизация по времени и фазе между каналами для MIMO‑приложений;
- совместимость с GNU Radio и другими SDR‑фреймворками.
Как выбрать модель USRP?
При выборе устройства стоит учитывать несколько ключевых параметров:
- Требуемый частотный диапазон. Различные дочерние платы покрывают разные участки спектра.
- Мгновенная полоса пропускания. Для работы с широкополосными сигналами (например, в системах 802.11ac/ad) требуется максимальная ширина полосы.
- Поддержка синхронизации. Для задач, требующих синхронной работы нескольких приёмных каналов (MIMO, фазовые антенные решётки), важно наличие поддержки синхронизации по опорной частоте и времени.
- Интерфейс подключения. PCIe обеспечивает наименьшие задержки и самую высокую пропускную способность, тогда как USB 3.0 или Ethernet могут быть более удобными для удалённого использования.
Вывод
USRP от Ettus Research — это мощный инструмент, который делает радиотехнику более гибкой и доступной. Благодаря программной настройке эти устройства позволяют решать широкий спектр задач — от академических исследований до промышленных проектов и оборонных приложений. Если вы работаете с радиосигналами, USRP может стать ключевым элементом вашей системы.
