Когда перед вами спецификация на USRP X410, а в бюджете проекта заложена сумма, сопоставимая со стоимостью автомобиля, возникает естественный вопрос: оправданы ли такие затраты? В условиях стремительного развития стандартов 5G, когда каждый второй стартап обещает «прорывную связь», выбор инструмента для разработки становится стратегическим решением. Особенно когда речь идёт не о пробных экспериментах, а о создании рабочего прототипа, который выдерживает критику заказчика.
Привыкли искать компромиссы в мире SDR: узкая полоса, мало каналов, нестабильная синхронизация или скудная документация? Этот выбор открывает двери в мир, где лабораторные изыскания превращаются в полноценные инженерные разработки. Сегодня разберём, почему USRP X410 — это не просто очередное радио, а платформа, меняющая подход к проектированию беспроводных систем, и почему его цена — это инвестиция в будущее ваших проектов.
Когда один прибор заменяет целую лабораторию

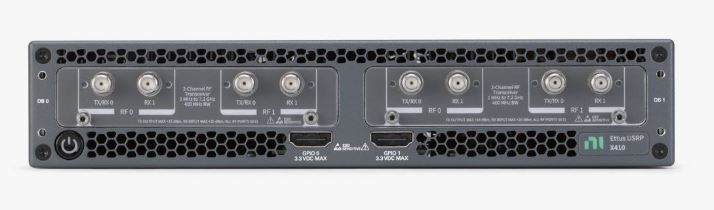

Типичная задача: протестировать систему связи в диапазоне от 1 МГц до 7,2 ГГц. Обычно для этого собирают стойку из трёх-четырёх генераторов, анализаторов и приёмников. Итог — запутанные кабели, потерянные контакты и пятничный вечер, ушедший на калибровку. X410 меняет правила игры: в корпусе шириной в половину стойки размещены четыре независимых канала передачи и четыре приёма. При этом мгновенная полоса в 400 МГц на каждый канал — не маркетинговый ход, а реальная характеристика.
Инженер из Сколково делился опытом: для эмуляции городской сети связи раньше требовалось шесть отдельных приборов. С X410 они развернули четыре виртуальные базовые станции на одном устройстве. Время подготовки эксперимента сократилось с двух дней до двух часов. Если стоимость часа работы инженера превышает несколько тысяч рублей, такая экономия окупает оборудование быстрее, чем вы успеете осознать потраченные средства.
Ваш код никуда не пропадёт
Для разработчика SDR миграция на новое железо часто оборачивается переписыванием всего кода. Вы адаптируете C++ под UHD, настраиваете GNU Radio, а затем выходит свежая платформа — и всё приходится начинать заново. X410 создан, чтобы вы забыли о слове «миграция». Благодаря драйверу UHD версии 4.1, код, написанный для X300, просто перекомпилируется и работает. Это как переезд в новый дом, где вся мебель встаёт на свои места без перестановки.
Один из заказчиков из оборонной отрасли был озабочен тем, что их проект по передаче телеметрии застрял на полгода из-за попыток освоить новый RFSoC с нуля. С X410 мы пересобрали их старый битстрим под новую архитектуру всего за неделю. Всё потому, что Xilinx Zynq US+ RFSoC здесь не просто установлен, а полностью интегрирован в привычную экосистему. Вы не тратите время на низкоуровневую настройку АЦП — сразу переходите к разработке алгоритмов. Кстати, если вас интересуют технические детали на уровне железа, загляните в раздел usrp x410 — там есть нюансы, которые обычно опускают в обзорах.
Работать в поле или в центре обработки данных?
Раньше приходилось выбирать: либо использовать мощный ПК как основной вычислительный узел, либо пытаться вместить всё в автономное устройство, полагаясь на его скромный процессор. X410 предлагает оба варианта. Если нужна максимальная производительность для сложной обработки сигналов — подключайте интерфейсы QSFP28 и PCIe Gen3, поток данных пойдёт без задержек. А если требуется развернуть ретранслятор в удалённом месте, где нет места для сервера, встроенный четырёхъядерный ARM Cortex-A53 берёт управление на себя.
Это напоминает автомобиль с автоматической и ручной коробкой передач одновременно — вы переключаете режим в зависимости от дороги. Одна команда разрабатывает сеть связи для беспилотников: на земле они используют мощный серверный билд для моделирования, а в полёте загружают тот же образ системы прямо на борт, и он работает на встроенном Linux. Одна кодовая база для обоих сценариев — никаких костылей. Такое единство программной платформы стоит того, чтобы пересмотреть подход к проектированию.
Синхронизация: встроенные решения и возможности
При построении MIMO-систем ключевым фактором становится точная временная привязка. Если два канала расходятся хотя бы на микросекунду, вся схема теряет смысл. В X410 синхронизация реализована на аппаратном уровне: встроенный GPSDO с дисциплинированным генератором или внешние входы 10 МГц и 1 PPS обеспечивают высокую стабильность. Стоит отметить важный нюанс: выводов общего гетеродина нет, поэтому фазовая синхронизация несущей между несколькими устройствами через внешние LO недоступна.
Однако для подавляющего большинства приложений, где важна временная привязка пакетов и корректная работа с временными слотами, встроенного функционала более чем достаточно. Например, при настройке системы пассивной радиолокации на двух X410, разнесённых на 500 метров, синхронизация по времени удерживалась с точностью до долей наносекунды, используя только сигнал GPS. При этом мы даже не касались сложной настройки PLL — всё выполняли встроенный сторожевой таймер и аппаратные блоки DDC/DUC. Это решение работает «из коробки» и не требует дополнительных усилий.
Цифровая обработка: аппаратное ускорение
В RFSoC ZU28DR заложено 8 жёстких ядер SD-FEC (коррекция ошибок). Это означает, что программные кодеки, нагружающие процессор, больше не нужны. Коррекция ошибок происходит на аппаратном уровне с минимальной задержкой. В сочетании с 12-битными АЦП и 14-битными ЦАП, выдающими выборку до 500 Мвыборок/с, получается идеальная платформа для демодуляции сложных сигналов.
Сравните: при программном декодировании пакета LTE до 30% процессорного времени уходит на прерывания. На X410 эта задача решается в железе — вы просто задаёте коэффициенты через простой API. Разработчики спутниковых систем отмечают, что перестали бороться за такты и начали сосредотачиваться на модуляции и протоколах. А встроенные DDC и DUC позволяют перестраивать частоту внутри полосы практически мгновенно. Это как иметь оркестр, где каждый инструмент настроен идеально, а вам остаётся лишь дирижировать.
Ключевые характеристики, которые определяют выбор профессионалов:
- Диапазон частот 1 МГц – 7,2 ГГц (с расширением до 8 ГГц) — покрытие всех актуальных гражданских и военных диапазонов.
- 4 независимых канала RX и TX с полосой 400 МГц каждый — реализация систем с пространственным мультиплексированием.
- Два порта QSFP28 (до 100 GbE) и PCIe Gen3 x8 — для проектов с высокими требованиями к скорости передачи.
- Полная поддержка GNU Radio и LabVIEW FPGA — свобода выбора среды разработки.
Рекомендации для тех, кто рассматривает приобретение:
- Проверьте источник питания. Пиковое потребление достигает 100 Вт. Используйте стабилизированный блок питания на 12 В с запасом по току — это критично для работы АЦП.
- Определите сценарий использования. X410 — это исследовательский инструмент, не предназначенный для бытовых задач вроде Wi-Fi. Его настройка требует знаний, но эти знания окупаются многократно.
- Строго следуйте инструкции по установке Vivado 2019.1. Попытки использовать более свежие версии часто приводят к конфликтам с тулкитами — проще потратить время на симуляцию, чем на отладку среды.
- Активируйте встроенный GPSDO даже в лаборатории. Он не только выдаёт точную частоту, но и формирует высокостабильные тактовые импульсы для всего устройства.
- Изучите архитектуру RFNoC. Это несложно, но перенос обработки на FPGA через сеть на кристалле экономит до 90% процессорного времени на хосте.
Ваш следующий шаг
Теперь вы знаете главное: USRP X410 — это не про «купить и забыть». Это про «купить и начать делать невозможное». Когда вы в следующий раз увидите цифры в спецификации, не смотрите на них как на сухие характеристики. Воспринимайте это как приглашение к действию. Готовы ли вы вывести свои эксперименты за пределы лабораторного стенда? Готовы ли перестать бороться с аппаратурой и начать творить?
Попробуйте сегодня провести простой тест: возьмите любой ваш текущий проект по SDR и оцените, сколько времени вы тратите на синхронизацию, переключение диапазонов или отладку цифрового тракта. А теперь умножьте это на стоимость часа работы вашей команды. Если цифра получилась больше нуля — у вас есть все основания запросить консультацию по X410. Технологии должны работать на вас, а не наоборот. Свяжитесь с нами по телефону 8 (499) 391 96 78 или напишите на info@roboticsshop.ru — мы подберём конфигурацию именно под вашу задачу, а не под шаблон.
Статья носит информационный характер. Окончательное решение принимайте после изучения официальных источников.
Часто задаваемые вопросы о USRP X410
Какие частотные диапазоны поддерживает USRP X410?
USRP X410 работает в диапазоне от 1 МГц до 7,2 ГГц с возможностью настройки до 8 ГГц. Это перекрывает все основные гражданские и военные диапазоны, включая частоты 5G, LTE, Wi-Fi и спутниковой связи.
Сколько каналов приёма и передачи имеет X410?
Устройство оснащено 4 независимыми каналами передачи (TX) и 4 каналами приёма (RX). Это позволяет строить системы MIMO, многоканальные приёмники и эмуляторы сетей.
Какая мгновенная полоса пропускания доступна на каждый канал?
Каждый канал обеспечивает мгновенную полосу пропускания до 400 МГц. Этого достаточно для работы с сигналами 5G NR, широкополосной радиолокацией и высокоскоростной передачей данных.
Какие цифровые интерфейсы используются для передачи данных?
X410 оснащён двумя портами QSFP28 (поддержка 10/25/40/100 GbE), интерфейсом PCIe Gen3 x8, а также Ethernet 10/100/1000 для управления. Это обеспечивает гибкость подключения к серверам и ПК.
Можно ли использовать X410 в автономном режиме без подключения к ПК?
Да. Встроенный четырёхъядерный ARM Cortex-A53 с тактовой частотой 1,2 ГГц позволяет запускать приложения непосредственно на устройстве под управлением Linux. Это идеально для полевых развёртываний.
Какая система на кристалле (SoC) используется в X410?
В основе лежит Xilinx Zynq Ultrascale+ ZU28DR RFSoC, который объединяет ARM-процессоры, FPGA и высокоскоростные АЦП/ЦАП с частотой дискретизации до 500 Мвыборок/с.
Поддерживает ли X410 аппаратную коррекцию ошибок (FEC)?
Да, в RFSoC встроено 8 жёстких ядер SD-FEC (Soft-Decision Forward Error Correction). Это позволяет выполнять декодирование LDPC и турбокодов на аппаратном уровне, освобождая ресурсы процессора.
Как организована синхронизация нескольких устройств X410?
Синхронизация по времени и частоте осуществляется через встроенный GPSDO (дисциплинированный генератор) или внешние входы 10 МГц и 1 PPS. Это позволяет строить распределённые системы с точностью до наносекунд.
Поддерживается ли программное обеспечение GNU Radio?
Да, X410 полностью совместим с GNU Radio через интерфейс GR-UHD, а также с C/C++ и LabVIEW FPGA. Это даёт возможность использовать привычные инструменты разработки.
Какой драйвер используется для работы с X410?
Устройство поддерживается открытым драйвером USRP Hardware Driver (UHD) версии 4.1 и выше. Это обеспечивает совместимость с существующими проектами, написанными для предыдущих поколений USRP.
Каковы типовые сценарии применения X410?
X410 используют для разработки прототипов 5G, спутниковой связи, пассивной радиолокации, систем когнитивного радио, мониторинга спектра и создания тестовых стендов для беспроводных технологий.
Можно ли использовать X410 в лабораторных условиях для обучения?
Благодаря поддержке LabVIEW и GNU Radio, X410 отлично подходит для учебных лабораторий и исследовательских центров, позволяя студентам и инженерам экспериментировать с реальными сигналами.
Какое энергопотребление у USRP X410?
Пиковое потребление составляет около 100 Вт. Для стабильной работы требуется надёжный источник питания с напряжением 12 В, способный выдавать достаточный ток.
Требуется ли специальное охлаждение для X410?
Устройство имеет пассивное охлаждение, но при длительной работе на максимальной нагрузке рекомендуется обеспечивать хорошую вентиляцию в стойке или использовать активное охлаждение.
Чем X410 отличается от предыдущей модели X310?
X410 использует более мощный RFSoC с интегрированными АЦП/ЦАП и SD-FEC, что даёт большую полосу, более высокую плотность каналов и встроенную обработку сигналов без внешних плат расширения.
Поддерживается ли работа с несколькими каналами одновременно?
Да, четыре канала TX и RX могут работать независимо и одновременно, что позволяет реализовывать сложные схемы MIMO и многопользовательские системы.
Какие требования к ПК для работы с X410 на высокой скорости?
Для потоковой передачи с полосой 400 МГц на все каналы рекомендуется использование ПК с интерфейсом PCIe Gen3 x8 или портами 100 GbE, а также достаточным объёмом оперативной памяти и мощным процессором.
Можно ли перенести существующие проекты с X300 на X410 без переписывания кода?
Да, благодаря совместимости драйверов UHD, код, написанный для X300, обычно требует только перекомпиляции для работы на X410, что упрощает миграцию.
Какие встроенные функции FPGA доступны для разработчиков?
RFSoC предоставляет гибкую архитектуру RFNoC (RF Network-on-Chip), позволяющую реализовывать собственные блоки обработки на FPGA, а также встроенные DDC/DUC для переноса частоты.
